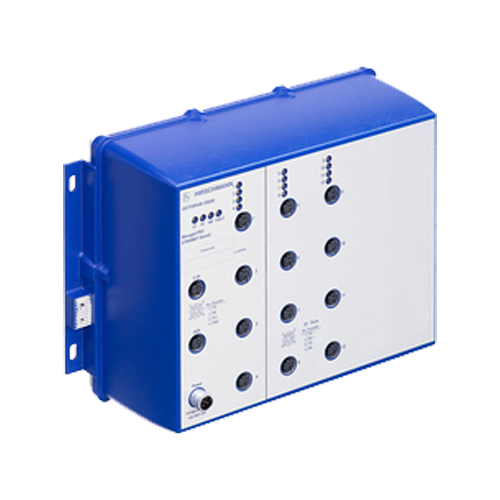

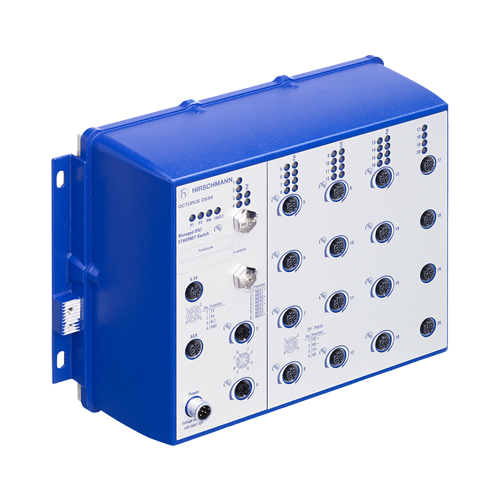

OCTOPUS系列交换机专为自动化网络现场设计，满足车载应用场景，防护等级达到IP67、IP65或IP54，同时机械应力、湿度、污垢、尘、冲击和振动方面也达到相当高的标准。它们还能够承受高温和低温，并且满足严格的防火要求。OCTOPUS系列交换机的坚固设计使它可以很好的安装在各种结构之中，无论是控制机柜、配电箱。交换机具备丰富且强大的软件功能，可以根据需要级联组网，从而允许安装实施具有短路径的分散式网络，大大降低了布线成本。OCTOPUS 20/24/30/34系列交换机包含8、12、20、28端口型号，用户可根据需求自由选配。
选型示例： | ||
| 1-系列 | OS20 快速以太网系列 OS30 千兆以太网系列 | OS24 快速以太网POE系列 OS34 千兆以太网POE系列 |
| 2-POE端口 | 00 未选配 10 10×10/100 Mbit 支持POE 12 12×10/100 Mbit 支持POE 15 15×10/100 Mbit 支持POE | 08 8×10/100 Mbit 支持POE 11 11×10/100 Mbit 支持POE 14 14×10/100 Mbit 支持POE |
| 3-百兆端口 | 08 8×10/100 Mbit 16 16×10/100 Mbit 24 24×10/100 Mbit | 12 12×10/100 Mbit 20 20×10/100 Mbit 28 28×10/100 Mbit |
| 4-千兆端口 | 00 未选配 04 4×10/100/1000 Mbit | 02 2×10/100/1000 Mbit |
| 5-选配端口 | T5 百兆M12电口，4芯 D-code编码 T6 千兆M12电口，8芯 X-code编码 1M M-Fast SFP-MM/LC/EEC/V1 1P M-Fast SFP-SM+/LC/EEC/V1 1A M-SFP-SX/LC/EEC/V1 1C M-SFP-LH/LC/EEC/V1 4M M-Fast SFP-MM/LC/EEC/V4 4P M-Fast SFP-SM+/LC/EEC/V4 4A M-SFP-SX/LC/EEC/V4 4C M-SFP-LH/LC/EEC/V4 5M M-Fast SFP-MM/LC/EEC/QODC 5B M-SFP-LX/EEC/QODC 5D M-SFP-LH+/EEC/QODC | R5 百兆M12电口，4芯 D-code编码，Bypass功能 R6 千兆M12电口，8芯 X-code编码，Bypass功能 1S M-Fast SFP-SM/LC/EEC/V1 1L M-Fast SFP-LH/LC/EEC/V1 1B M-SFP-LX/LC/EEC/V1 1D M-SFP-LH+/LC/EEC/V1 4S M-Fast SFP-SM/LC/EEC/V4 4L M-Fast SFP-LH/LC/EEC/V4 4B M-SFP-LX/LC/EEC/V4 4D M-SFP-LH+/LC/EEC/V4 5A M-SFP-SX/EEC/QODC 5C M-SFP-LH/EEC/QODC 99 未选配 |
| 6-选配端口 | T5 百兆M12电口，4芯 D-code编码 T6 千兆M12电口，8芯 X-code编码 1M M-Fast SFP-MM/LC/EEC/V1 1P M-Fast SFP-SM+/LC/EEC/V1 1A M-SFP-SX/LC/EEC/V1 1C M-SFP-LH/LC/EEC/V1 4M M-Fast SFP-MM/LC/EEC/V4 4P M-Fast SFP-SM+/LC/EEC/V4 4A M-SFP-SX/LC/EEC/V4 4C M-SFP-LH/LC/EEC/V4 5M M-Fast SFP-MM/LC/EEC/QODC 5B M-SFP-LX/EEC/QODC 5D M-SFP-LH+/EEC/QODC | R5 百兆M12电口，4芯 D-code编码，Bypass功能 R6 千兆M12电口，8芯 X-code编码，Bypass功能 1S M-Fast SFP-SM/LC/EEC/V1 1L M-Fast SFP-LH/LC/EEC/V1 1B M-SFP-LX/LC/EEC/V1 1D M-SFP-LH+/LC/EEC/V1 4S M-Fast SFP-SM/LC/EEC/V4 4L M-Fast SFP-LH/LC/EEC/V4 4B M-SFP-LX/LC/EEC/V4 4D M-SFP-LH+/LC/EEC/V4 5A M-SFP-SX/EEC/QODC 5C M-SFP-LH/EEC/QODC |
| 7-本地端口类型 | T5 M12 D-code | |
| 8-温度范围 | V 标准 -40℃ ~ +60℃ | T 拓展 -40℃ ~ +70℃ |
| 9-电源及连接器类型 | BB 2×24 VDC (16.8~30 VDC)，M12 FF 2×24/36/48 VDC (16~60 VDC)，7/8'' 5芯 N9 1×72/110 VDC (50.4~138 VDC)，7/8'' 4芯 PP 2×48/54 VDC (POE/POE+,47~57 VDC)，M12-电源 | HH 2×36/48 VDC (25.2~60 VDC)，M12 QQ 2×24/36/48 VDC (16.8~60 VDC)，M12-电源 M9 1×110/120/220/230 VAC (88~265 VAC)，7/8'' 3芯 |
| 10-认证 | Z9 CE,FCC,EN 61131,EN 60950-1 UT CE,FCC,EN 61131,EN 60950-1,GL,UL60950-1,EN 50121-4 S9 CE,FCC,EN 61131,EN 60950-1,EN 50121-4,EN 50155,EN 45545 Y9 CE,FCC,EN 61131,EN 60950-1,UL60950-1 US CE,FCC,EN 61131,EN 60950-1,GL,UL60950-1,EN 50121-4,EN 50155 SY CE,FCC,EN 61131,EN 60950-1,EN 50121-4,EN 50155,EN 45545,UL 60950-1 | U9 CE,FCC,EN 61131,EN 60950-1,GL T9 CE,FCC,EN 61131,EN 60950-1,EN 50121-4 R9 CE,FCC,EN 61131,EN 60950-1,E1 UY CE,FCC,EN 61131,EN 60950-1,GL,UL 60950-1 TY CE,FCC,EN 61131,EN 60950-1,EN 50121-4,UL 60950-1 |
| 11-软件包 | 99 预留 | |
| 12-定制 | HH Hirschmann标准版 | |
| 13-硬件配置 | S 标准版 P PRP（端口1,2） D DLR（端口1,2） T 用于列车骨干网（端口1-4） | M 快速MRP（端口1,2） H HSR（端口1,2） H NAT（端口1,2） R 实时TSN |
| 14-软件配置 | E 基础配置 P ProfiNet/IO 配置 B BDEW 配置 | D DLR 配置 I Ethernet/IP 配置 |
| 15-软件等级 | 2S HiOS 二层标准版 3S HiOS 三层标准版 | 2A HiOS 二层高级版 99 未选配 |
| 16-软件版本 | XX.X. 当前发布最新版本 08.1. 08.1.版本 07.1. 07.1.版本 06.1. 06.1.版本 05.1. 05.1.版本 99.9. 无软件 | 08.6. 08.6.版本 07.3. 07.3.版本 07.0. 07.0.版本 06.0. 06.0.版本 04.1. 04.1.版本 |
| 17-维护 | XX 最新维护版本 04 维护版本04 01 维护版本01 99 无修正 | 05 维护版本05 03 维护版本03 00 维护版本00 |
