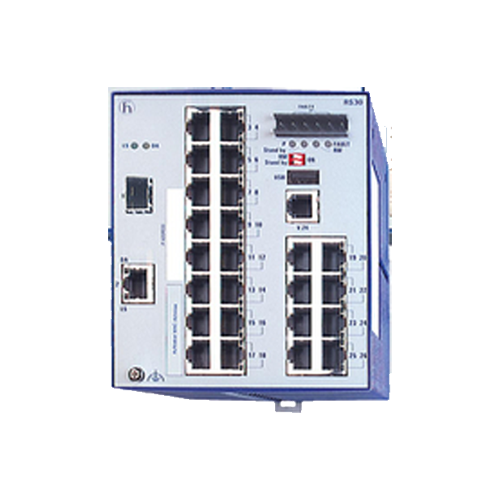

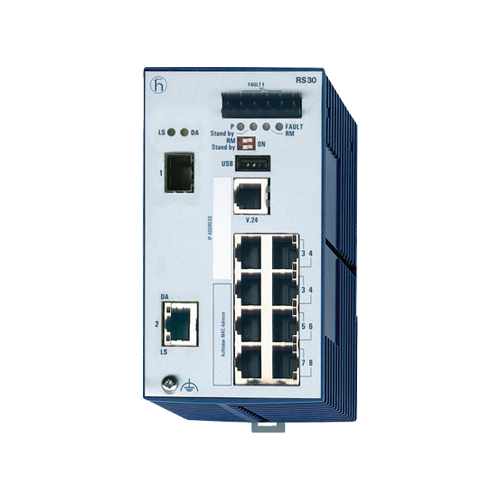

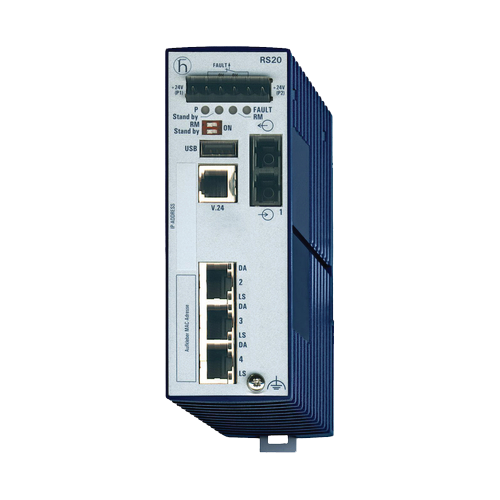

RS20/30/40系列紧凑型网管工业以太网交换机，满足工业标准DIN导轨应用。RS20系列为百兆以太网交换机，可选配4-25个端口，光纤端口至多可选配3个（单模/多模可选）；RS30系列为千兆以太网交换机，可选配8-24个端口，千兆口至多2个（可选配RJ45电口或SFP光口）；RS40系列为千兆以太网交换机，9个端口全为千兆速率，其中4个为Combo端口，另5个端口为10/100/1000M电口。
选型示例： | ||
| 1-系列 | RS20 快速以太网系列 RS30 千兆以太网系列 RS40 千兆以太网系列 | RS22 快速以太网系列 RS32 千兆以太网系列 |
| 2-百兆端口 | 00 未选配 16 16×10/100 Mbit | 08 8×10/100 Mbit 24 24×10/100 Mbit |
| 3-千兆端口 | 00 未选配 09 9×1000 Mbit | 02 2×1000 Mbit |
| 4-选配端口 | T1 双绞线/TX/RJ45(10/100/(1000 RS30)Mbit) M2 多模光纤/MM/SC(100 Mbit) S2 单模光纤/SM/SC(100 Mbit) E2 单模光纤/SM+/SC(100 Mbit) G2 单模光纤长距/SM LH+/SC(100 Mbit) O6 SFP光口/SFP/SFP插槽(1000 Mbit) NN 多模光纤/MM/ST(100 Mbit) UU 单模光纤/SM/ST(100 Mbit) OO SFP光口/SFP/SFP插槽(100/1000 Mbit) CC SFP Combo端口 | T5 双绞线/TX/M12(10/100 Mbit) M4 多模光纤/MM/ST(100 Mbit) S4 单模光纤/SM/SC(100 Mbit) L2 单模光纤长距/SM LH/SC(100 Mbit) Z6 SFP光口/SFP/SFP插槽(100 Mbit) MM 多模光纤/MM/SC(100 Mbit) VV 单模光纤/SM/SC(100 Mbit) EE 单模光纤/SM+/SC(100 Mbit) ZZ SFP光口/SFP/SFP插槽(100 Mbit) |
| 5-选配端口 | T1 双绞线/TX/RJ45(10/100/(1000 RS30)Mbit) M2 多模光纤/MM/SC(100 Mbit) S2 单模光纤/SM/SC(100 Mbit) E2 单模光纤/SM+/SC(100 Mbit) G2 单模光纤长距/SM LH+/SC(100 Mbit) O6 SFP光口/SFP/SFP插槽(1000 Mbit) NN 多模光纤/MM/ST(100 Mbit) UU 单模光纤/SM/ST(100 Mbit) ZZ SFP光口/SFP/SFP插槽(100 Mbit) | T5 双绞线/TX/M12(10/100 Mbit) M4 多模光纤/MM/ST(100 Mbit) S4 单模光纤/SM/SC(100 Mbit) L2 单模光纤长距/SM LH/SC(100 Mbit) Z6 SFP光口/SFP/SFP插槽(100 Mbit) MM 多模光纤/MM/SC(100 Mbit) VV 单模光纤/SM/SC(100 Mbit) OO SFP光口/SFP/SFP插槽(1000 Mbit) CC SFP Combo端口 |
| 6-温度 | S 标准 0℃ ~ +60℃ E 拓展 -40℃ ~ +70℃带涂层 | E 拓展 -40℃ ~ +70℃ |
| 7-电源 | D 9.6 ~ 60 VDC and 18 ~ 30 VAC RAIL P 47 ~ 52VDC | E 18 ~ 60VDC MICE/6-pin |
| 8-认证 | A cUL 508, cUL 1604 Class 1 Div.2 B cUL 508, cUL 1604 Class 1 Div.2, GL, IEC 61850-3, IEEE 1613, EN 50121-4, ATEX 100a, Zone 2 | H cUL 508, cUL 1604 Class 1 Div.2, GL, IEC 61850-3, IEEE 1613, EN 50121-4 |
| 9-软件 | E 加强版 | P 专业版 |
| 10-配置 | H 标准版 E EtherNET/IP预设版 | P PROFINET预设版 X 客户定制 |
| 11-OEM类型 | H 标准版 F 金属机身 | X 客户定制 V 提高的抗震性 |
| 12-软件发布 | XX.X 最新发布 09.0 软件发布9.0 | 09.1 软件发布9.1 |
