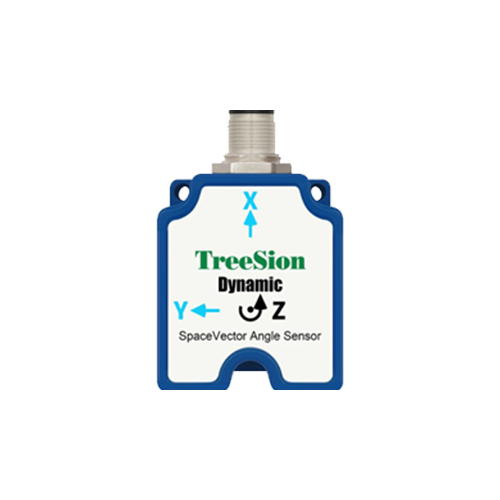

SV系列倾角传感器是我司推出的一款紧凑型倾角传感器。结构小巧，外壳尺寸仅有50mm*35.5mm*24mm。SV系列是一款高性能角度测量传感器，能够实时测量出物体在空间中的角度、角速度等数据信息。该款传感器内部集成高速解算单元，采用多传感器融合算法，专为高速运动测量量身定制，具有非常高的响应速度，能够快速准确测量运动中的物体空间角度变化，具备良好的抗扰动测量能力。即使在大幅运动或振动情况下，依然能够保持较高的测量精度。最高100hz的数据输出，能够帮助用户实现实时闭环控制策略，优化控制性能。适合应用于挖掘机定深控制、泵车臂架减振控制、多机械臂联动控制、高空作业车平台稳定控制等应用领域。铝合金外壳，IP67防护等级使其可以在绝大多数的恶劣的施工环境中保持很高的可靠性。出色的EMC指标，耐受4000V雷击，24小时50V电压冲击，确保产品长期的可靠性。
| Roll（X）横滚角 | 0.1° RMS static、0.5° RMS dynamic |
| Pitch（X）俯仰角 | 双轴：0.1° RMS static、0.5° RMS dynamic |
| 分辨率 | 0.01° （可配置） |
| 非线性 | ±0.05% F.S. |
| 角速度范围 | 单轴：±180° 双轴：±180° roll、±90° pitch |
| 频响带宽 | <20hz（可配置） |
| 采样率 | 500hz |
| 输出速率 | 100hz max（可配置） |
| 数据内容 | X/Y轴面角、二面角、欧拉角、角速度，可配置 |
| 输出速率 | 1~100hz（默认50hz），可配置 |
| 通信接口 | CNA2.0B/CANopen、RS485/Modbus RTU、0.5V~4.5V、4~20mA |
| 产品尺寸 | 50mm*35.5mm*24mm |
| 材质 | 铝合金 |
| 重量 | 110g |
| 工作温度 | -40~+70℃ |
| 振动环境 | 振动：±7g 冲击：50g@11ms半正弦波 |
| 防护等级 | IP67（IP68可选） |
| 工作电压 | 9V~33V |
| 功耗 | 300mW，12mA@24V |
| 启动时间 | < 0.5s |
| 瞬时防护 | 接触放电：8kV，人体静电：12kV 电子脉冲群：±4kV 雷击浪涌：±4kV |
| 端口保护 | 反接防护、错接保护、短时高电平防护、50V耐压防护 |

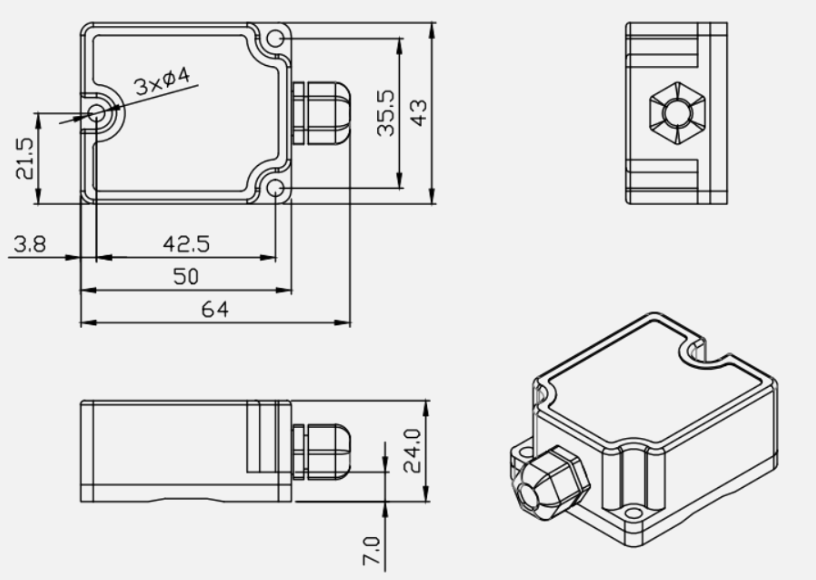

| 尺寸图 |
|

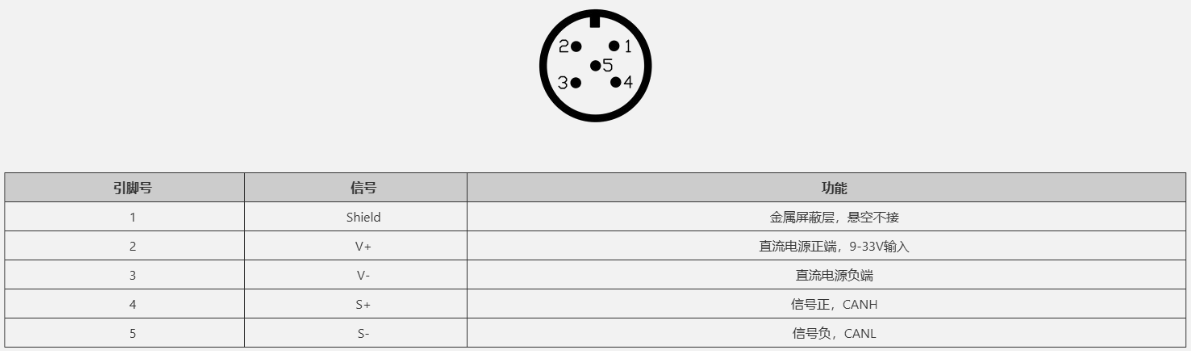

| 电气接口 | M12 A-coded公座
|
